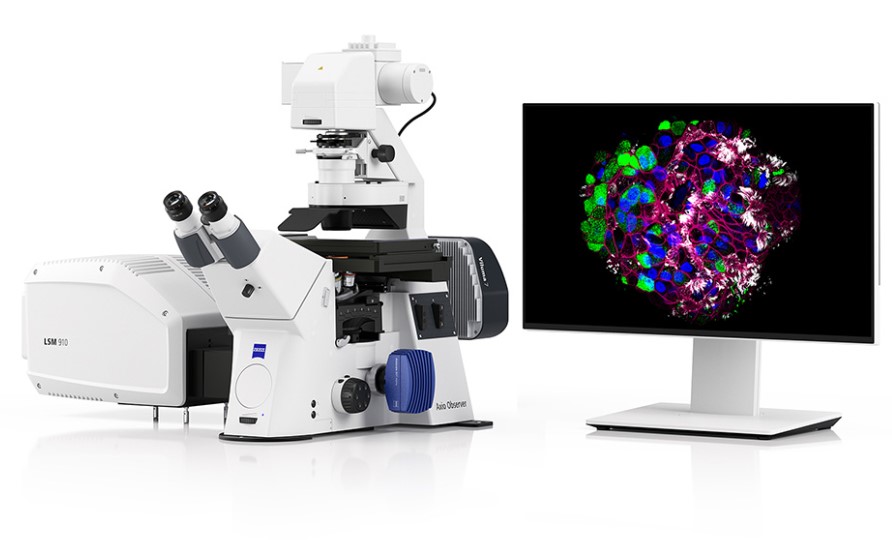

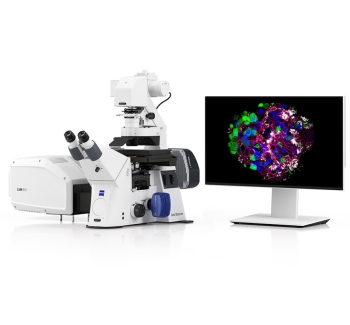

蔡司LSM 910
高效共聚焦显微镜，用于创新成像及智能分析
蔡司LSM 910将高质量共聚焦成像与创新融为一体，助力您下一步的研究。以高光谱精度进行多色活体实验。通过低光毒性的超分辨成像获得更多信息，或以惊人的速度研究三维生命动态。人工智能辅助确保快速获得可重复的结果，为您的科学发现之旅指引方向。
蔡司LSM 910
高效共聚焦显微镜，用于创新成像及智能分析
蔡司LSM 910将高质量共聚焦成像与创新融为一体，助力您下一步的研究。以高光谱精度进行多色活体实验。通过低光毒性的超分辨成像获得更多信息，或以惊人的速度研究三维生命动态。人工智能辅助确保快速获得可重复的结果，为您的科学发现之旅指引方向。
探索生命的基本原理
从纯粹的共聚焦系统到集成多种可用模式的成像平台，蔡司LSM 910可以根据您的成像需求进行多样配置。如希望利用特定优势来满足您严苛的应用要求，我们建议您选择以下配置中的一种，或根据需要进行组合。
| LSM Airyscan 灵敏超分辨成像和分子表征 | LSM Lightfield 4D 对生物体进行瞬时高速体成像 |
Cos7细胞的超分辨成像，对线粒体内外膜染色。由中国科学技术大学的Zhang Y提供 |
斑马鱼胚胎跳动心脏的核追踪。由英国伦敦弗朗西斯·克里克研究所的Toby Andrews和Rashmi Priya提供。 |
LSM 910 Airyscan提供独特的高灵敏、快速超分辨成像，并且可在细胞到生物体水平表征分子行为。 | LSM 910 Lightfield 4D单次拍摄便可瞬时获取完整体积，让您的激光共聚焦显微镜实现长时间高速追踪动态过程。 |
专注于帮助您取得成功
专为高质量共聚焦成像打造
蔡司共聚焦显微镜LSM 910集先进技术与智能设计于一身，为您提供出色的成像质量和实验灵活性。其高效的光路确保了极高的光谱灵活性，可在最佳信噪比下实现低光毒性成像。
选择您所需的光谱带宽，纳米级光谱精度可助您实现定制的复杂实验和快速的光谱拆分工作流。传统共聚焦显微镜与高效超分辨成像和高速体成像相结合，使您的成像工作专注于探索科学问题。
 |  |
共聚焦成像的精髓大型样品的高分辨光学切片成像人体远端肺脏类器官显示棒状细胞和纤毛细胞，暴露在外10天。 | 先进的光谱成像深入解析空间生物学通过多色扫描获得4色大脑切片样品，并使用LSM Plus进行处理。光谱拆分后的通道：DAPI、Map2-A488、Parvalbumin-A568、Iba-1-A647 |
LSM Plus
提升您的共聚焦体验
LSM Plus可轻松改善任何共聚焦实验，且不受检测模式或发射光范围的限制。其线性维纳滤波去卷积无需过多的手动设置，就能确保提供可靠的定量结果。系统的物镜、折射率和发射光检测范围等基本光学特性信息可用于自动调整处理参数，以获得理想效果。
转染H2B-GFP质粒的RPE1细胞。117张Z轴平面图像的最大强度投影。未使用和使用LSM Plus的对比。
由新加坡有丝分裂实验室的Tingsheng提供
专注于创新
一切尽在掌握，助力您的研究
蔡司激光共聚焦显微镜长期助力科研学者成功，因为它们提供可靠的共聚焦成像，并不断融入创新技术。您很难找到一款显微镜，能像蔡司LSM 910一样出色地将共聚焦成像精髓与创新融为一体。各种成像模式可让您在一次实验中整合从分子到大体积的信息。例如，相较传统检测器，Airyscan能收集更多光子和空间信息，非常适合低光毒性的超分辨成像、提高实验效率，甚至是分子动力学测量。此外，配置Lightfield 4D，可追踪大样品中的高速长时间动态变化，或监测其长时间运动过程，成像速度可达每秒80个体积且毫无时间延迟。
Lightfield 4D
利用高速体成像捕获具有高度流动性的细胞内结构要真正捕捉生命过程的本质，必须进行四维成像，因为体积和时间对于研究生命系统都至关重要。Lightfield 4D提供了独特的解决方案，能够在精准的时间点对整个体积进行成像，没有任何时间延迟。
转基因、3日龄拟南芥下胚轴（茎），有GFP标记的移动光感受器调控蛋白质。视频显示了初始蓝光刺激后，50 ms曝光时间条件下，以200 ms间隔采集5 min。
 |
|
Airyscan 对微小结构进行低光毒性超分辨成像 Airyscan检测器不再让信号通过针孔到达单一检测器， 而是由32个检测器单元组成，每个检测器单元都相当于一个小的针孔， 在每个扫描位置都获得焦平面信息。通过将32个检测器单元组合成一 个大靶面阵列检测器，Airyscan可以收集到更多荧光信号， 捕捉到结构的高频信息。 使用DAPI（细胞核，白色）、Anti-TOM 20（Alexa 488，蓝色）、 Anti-Tubulin（Alexa 555，橙色） 和Actin-SiR（Actin，品红色）标记的Cos-7细胞。 | Dynamics Profiler 轻松获得活体样品中隐藏的分子动力学信息 仅需一次简单的测量，蔡司Dynamics Profiler即可揭示活体样品中荧光蛋白的 分子浓度、扩散和流动动态。 对活体U-2 OS细胞进行Dynamics Profiler测量，确定核仁边界的动态变化。 样品由P. Hemmerich和T. Ulbricht（德国耶拿莱布尼茨老龄化研究所影像中心） 友情提供。 |
专注于简单易用的体验更快捷地获取相关发现
如想科学地收集相关数据，需要各个环节相辅相成。蔡司LSM 910配有众多辅助工具，可缩短培训时间，支持特定的成像目的，即使是复杂的实验也能获得可重复的结果。在AI的支持下，可快速识别样品夹和感兴趣区域。智能设置功能帮助您在所有成像模式中应用理想设置。无论是在成像过程中还是与合作者分享时，您都可以构建自己的处理流程，并随时掌握所有实验要素。只需点击几下，即可轻松触达数据处理、分析和可视化选项。
高效率工作流程
不同模式无缝结合厚脑切片中的神经元和星形胶质细胞。使用Connect工具包将不同的成像模式和数据处理结合到同一项目中：用于确定感兴趣区域的宽场概览；使用蔡司Lightfield 4D进行快速体成像；在Multiplex模式下使用蔡司Airyscan进行灵敏的超分辨成像；Airyscan jDCV处理；使用蔡司arivis Pro进行三维可视化。
蔡司arivis Pro
从简单的三维可视化到先进的分割、跟踪和数据分析黑腹果蝇白色前蛹血淋巴中GFP标记血细胞（昆虫血细胞）的流动。蔡司Lightfield 4D与蔡司arivis Pro结合使用，为在生理体内条件下对血流进行成像和分析提供了独特的机会。Lightfield 4D具有每秒80个体积的出色速度，可快速对大体积进行成像。arivis Pro的三维追踪算法可对整个时间序列数据的血细胞进行分割和追踪。
快速获取更优数据
与传统LSM探测器相比，Airyscan 2能帮助您完成更多工作。其32个探测器元件中的每一个都能收集更多信息，而所有这些元件组合起来还能采集更多光，从而产生超分辨率的定量结果。您可以通过联合去卷积（jDCV）增加结构信息，进一步提高图像分辨率，或者使用Multiplex模式在较短的时间内收集更多信息。
大大提高工作效率
ZEN显微软件可根据您的指令助您一臂之力，以在极短时间内获得可重复的结果。AI样品识别系统（AI Sample Finder）可帮助您快速找到目标区域，使您有更充足的时间来进行实验。智能设置（Smart Setup）助您将出色的成像设置应用于荧光标记。同步数据处理（Direct Processing）功能允许同时进行图像采集和数据处理。无论是在成像期间，还是在后期分享整个实验的过程中，ZEN Connect都可让您随时掌控全局。
流线型光路
多达三个共聚焦探测器带来出色的灵活性
光路使用了紧凑型光学元件，专为实现超高光效率设计。荧光发射光穿过具有高效激光抑制性能的主二色分光镜来提供出色的图像衬度。它可使用可变二色分光镜（VSD）来进行光谱分光。您可以定义多达三个探测器（multialkali、GaAsP或Airyscan 2）的探测范围。
确保获得 出色的图像质量 和极佳的信噪比。
在保证图像质量的同时实现 更快的扫描速度 。
通过使用低激光功率来避免光漂白和光毒性 。
可以在低表达细胞内实现微弱信号的探测 。
同时使用多达 三个光谱共聚焦通道 。
LSM Plus
共聚焦成像新体验
LSM Plus可以让您在共聚焦实验中得心应手，且不受检测模式或发射范围的限制。其线性维纳滤波器去卷积几乎不需要迭代，同时仍能确保可靠的定量结果。正如我们久经考验的Airyscan超分辨率处理一样，获得的底层光学特性信息将根据物镜、折射率和发射范围自动进行调整。
轻松应用LSM Plus，您可以：
获得更高的信噪比 ——高图像采集速度和低激光能量提升信噪比，特别适合低表达水平的活细胞成像
获得更高的图像分辨率 ——单次扫描即可获得多达36通道的光谱数据
获得更多空间信息 和更高的图像分辨率，让您的强信号样品可选择缩小LSM针孔
体验整合的工作流程 ，将LSM Plus与Airyscan超分辨率成像的优势相结合
Airyscan 2
超分辨率成像和高灵敏度的结合
传统的共聚焦激光扫描显微镜采用点照明对样品进行逐点扫描。针孔在空间上对扩展艾里斑形成限制，以阻止非焦平面信号进入探测器。缩小针孔可以提高图像分辨率，但会使探测到的光子数量减少。
面阵列检测器Airyscan 2是一款面阵列探测器，带有32个圆形排列的探测元件。每个探测元件都如同一个小针孔，可以获取超分辨率信息。与标准共聚焦探测器相比，Airyscan整个靶面收集的光更多，从而保证获得更高的光效率以及更多的结构信息。
32张图像意味着更多的信息
Airyscan jDCV强大的去卷积功能
Airyscan探测器32个元件中的每一个获取的样品图像都略有不同，因此可提供实现联合去卷积（jDCV）的其他空间信息。这使得成像时两点之间可分辨的距离（即分辨率）进一步缩小至90 nm。您的超分辨率实验也将受益于单个或多个标记的进一步分离。
“当我们使用Airyscan联合去卷积对内质网和线粒体进行成像并且看到它们非常微小的细节时，我们觉得这实在是太酷了。而且这个新的选配装置能够轻松整合到我们的成像流程中。极快的图像处理速度也带给我们很大的惊喜，让我们在成像时就可以快速做出决定。”
Airyscan 2的Multiplex模式
在短时间内获得大观察视野和整个样品的信息
Airyscan Multiplex模式可利用激光光斑的形状和单个面阵列探测器元件的位置，在处理并行采集的图像时提取更多空间信息。这使得激光单次可扫描更大的观察视野，从而提高图像采集速度。此外，它可在针孔平面中捕获更多的空间信息，从而使最终的重构图像相比采集样品图像具有更高的分辨率。
在单次扫描中同时扫描多达四行
大面积快速拼图
高效的活细胞成像
快速体积成像
蔡司LSM 910的Multiplex模式
AI Sample Finder
自动样品识别助力高效成像
在放置样品时，常常需要手动移动聚光镜等显微镜组件。调焦和辨识样品载具上的相关区域也需要执行额外的手动步骤。AI Sample Finder将这一系列过程自动化，省去了耗时的手动调整，并将成像时间从几分钟缩短到仅仅数秒。
直接访问所有样品区域。
将您的实验时间缩短到仅仅数秒。
轻松对仅包含样品的区域进行成像。
不错过潜在的重要区域。
Dynamics Profiler
助您轻松获得隐藏的分子动力学信息
蔡司Dynamics Profiler可助您轻松了解活体样品中的分子浓度和动力学信息。蔡司Airyscan探测器收集到的信息能够用于表征异质扩散行为，非常适合研究细胞凝聚物。流动测量确定液体中主动运动的速度和方向，并提供与微流控和器官芯片相关的新数据。您无需过度漂白样品或延长实验时间，即可探索精细样品并扩大数据收集范围，以提高研究水平。
将您所有实验的信息融汇一处
有时，您需要在图像采集过程中查看和评估多模态图像，以便规划后续步骤，而ZEN可为您提供多种选项。您只需坐在联网的计算机前启动全新的同步数据处理（Direct Processing）功能，即可在图像采集过程中处理Airyscan图像。
有时，共聚焦图像只是完整样品图象的一部分，您可能需要来自其他成像系统的图像对其进行补充。
ZEN Connect可以将您所有实验的信息整合在一起。您可以通过在单个ZEN Connect项目中收集一个实验流程的所有图像来呈现样品全貌。在该项目中，您还可以将样品完整图像和局部高分辨率图像进行完全一致的组合。创建项目后，您均可随时添加和对齐来自任何其他（蔡司或非蔡司）系统拍摄的图像，原图或处理后的图片统统不在话下。这意味着无论在您实验期间还是之后的数月或数年，您都可以随时掌握样品全部信息。
ZEN Connect项目将所有相关数据集整合在一起，助您轻松分享结果并与团队中的其他成员进行合作。由arivis®开发的功能强大的集成式3Dxl Viewer经过优化后可以渲染利用全新快速LSM 900采集的大型三维和四维图像数据。您可以为会议创建令人印象深刻的效果图和视频。毕竟，优美的画面胜过千言万语。
相关应用
使用荧光显微技术进行细胞成像
借助可平衡灵敏度、分辨率和荧光基团要求的不同技术，探索从宽场到去卷积、共聚焦乃至超分辨率的各种选项。
大尺寸的大脑和组织切片成像——全视野玻片成像
了解可助您实现玻片高效成像以及简便且可重复分析的解决方案。
对大型模式生物进行成像
从昆虫到两栖动物，从植物到鱼类、小鼠等，探索您可用于对大型样品进行高分辨率成像的选择。
活细胞成像
除了满足您对高分辨率荧光成像的需求外，还提供以更快速度进行超低光毒性成像的技术。
神经元追踪图像分析工作流自动化
探索使用高级算法对神经元追踪和神经学图像分析进行自动化处理的不同实例。
配备冷冻聚焦离子束扫描电子显微镜的体电镜
探索案例，激发灵感

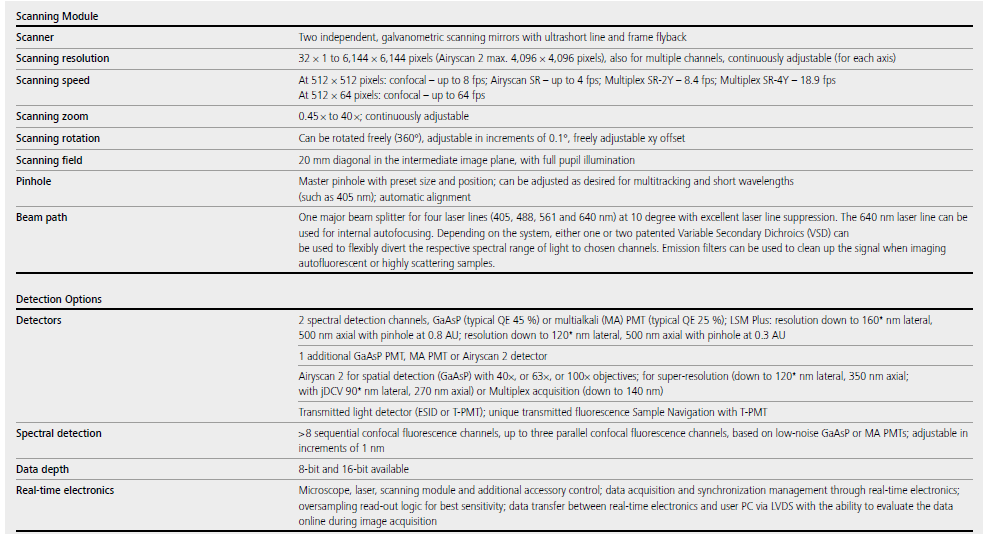

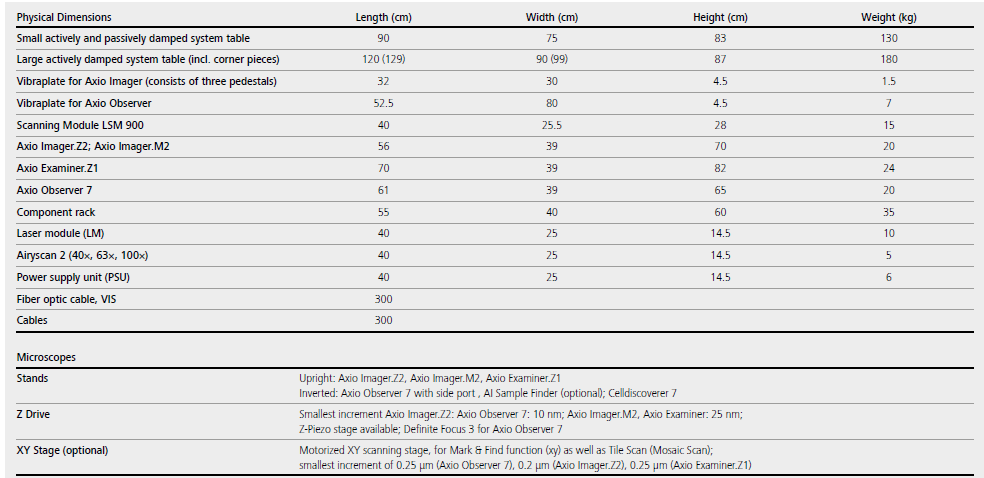

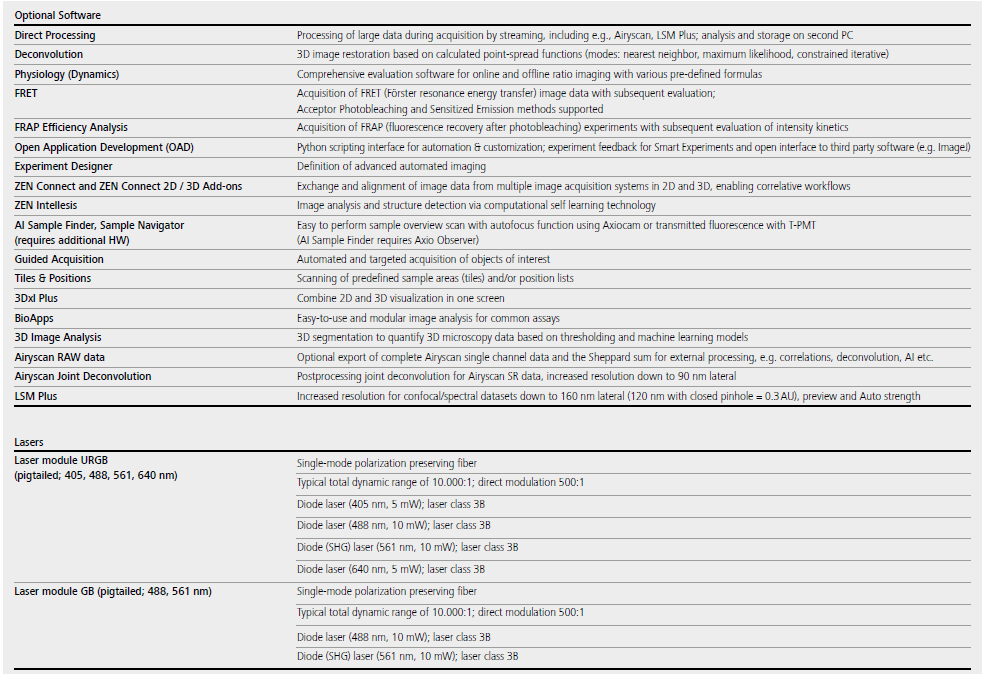

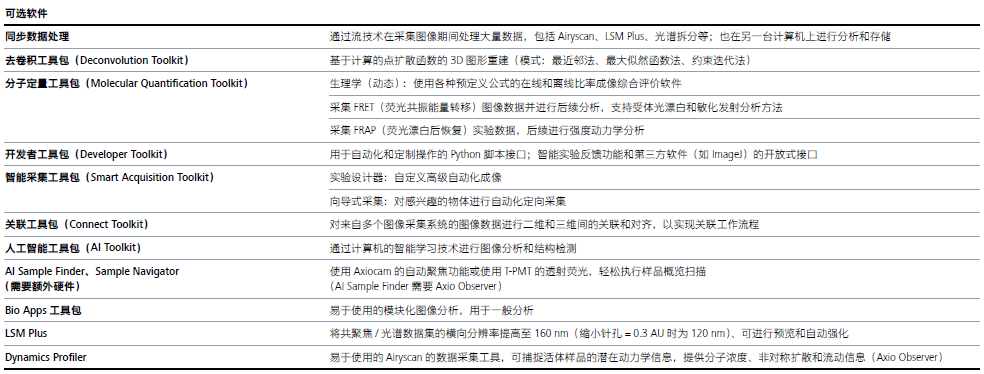

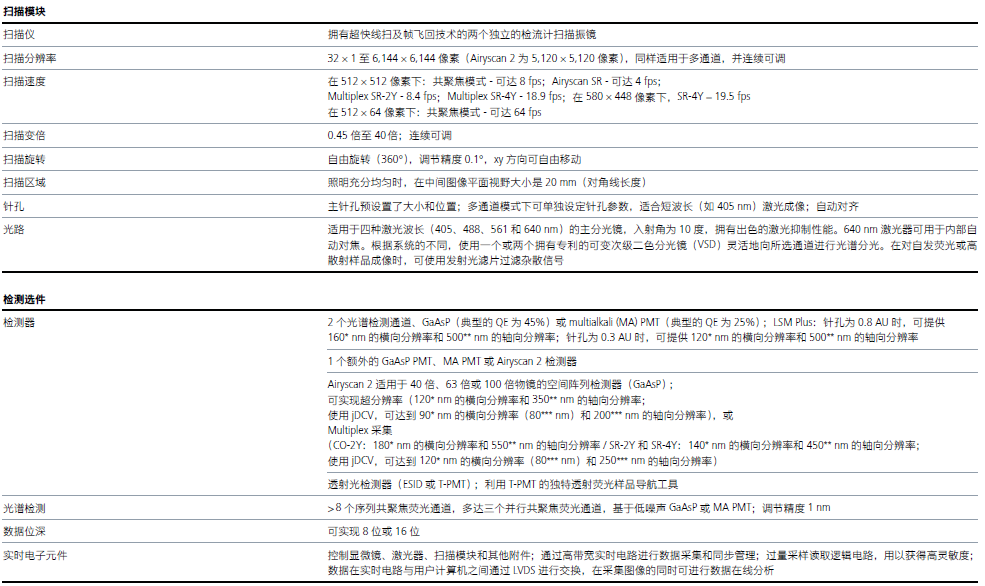

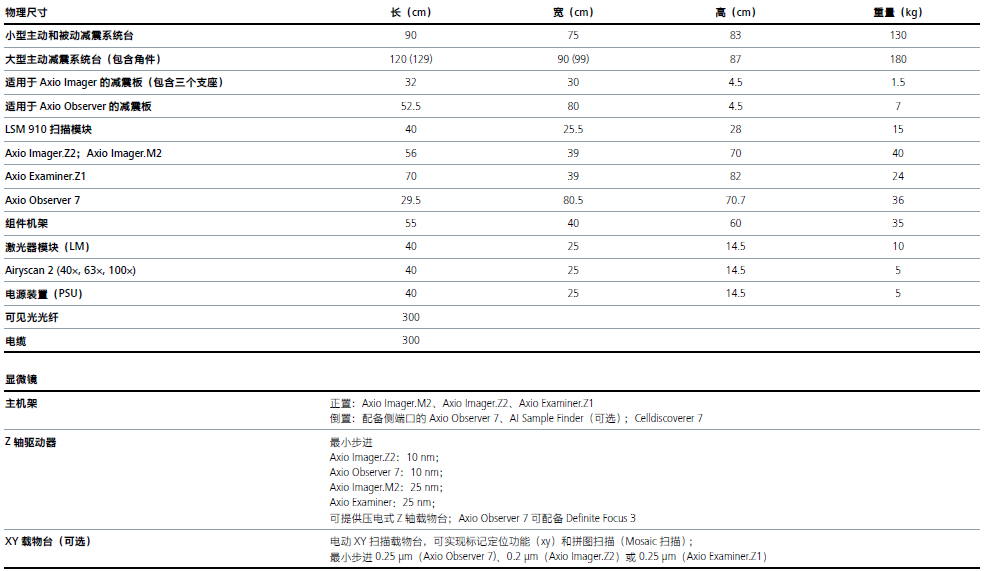

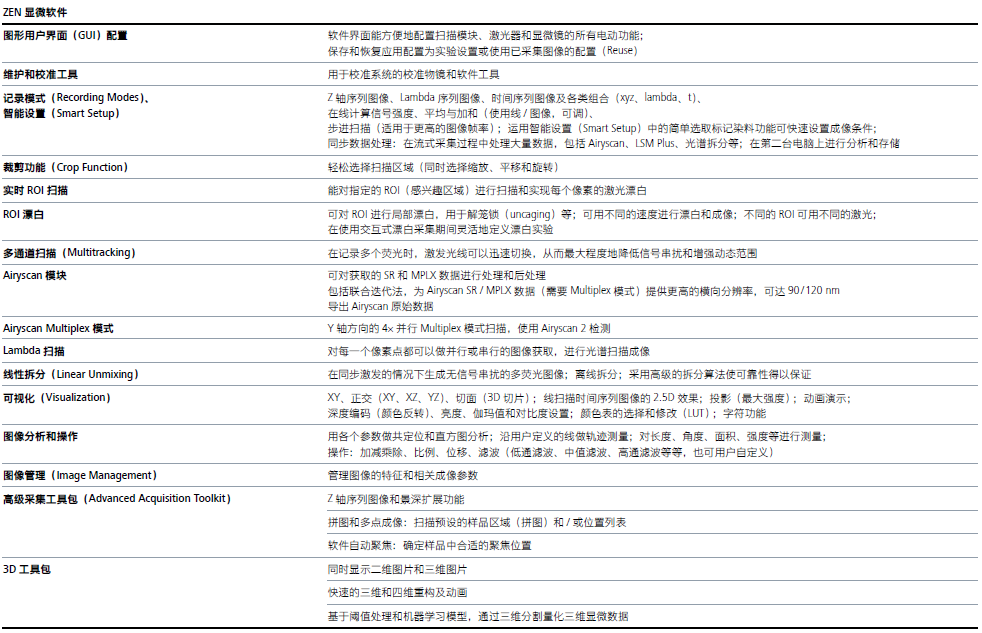

蔡司LSM 910技术参数
